UIG产品速递 | ​晶圆级芯片封装探针头/测试座

日期:2024-10-25
浏览:27

WLCSP(Wafer Level Chip Scale Packaging),即晶圆级芯片封装。与传统的芯片封装的“先切割,再封装”方式不同,晶圆级芯片封装是先在整片晶圆上进行封装和测试,再切割成一个个的IC颗粒,因此封装后的体积基本等同IC裸晶(Die)的原尺寸。



WLCSP能有效缩减封装体积,提供更短的信号传输路径,且由于该模式少了传统密封的塑料或陶瓷包装,更有助于芯片运算时散热。



在新兴领域,WLCSP也有着巨大潜力。例如5G、人工智能、物联网、汽车电子等领域对芯片的需求,将不断推动WLCSP的发展。



此次将给大家介绍 WLCSP Probe Head/Socket。

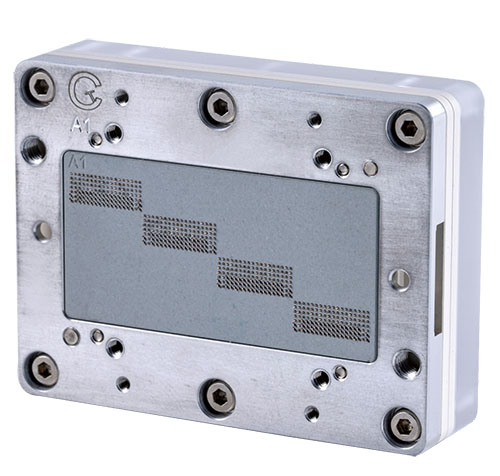

和林微纳设计研发的晶圆级芯片封装探针头/测试座(WLCSP Probe Head/Socket),适用于多种晶圆级芯片:



· 满足最小Pitch 130um及以上测试;

· 耐大电流,可实现Kelvin测试;

· 可实现多引脚、多site测试。

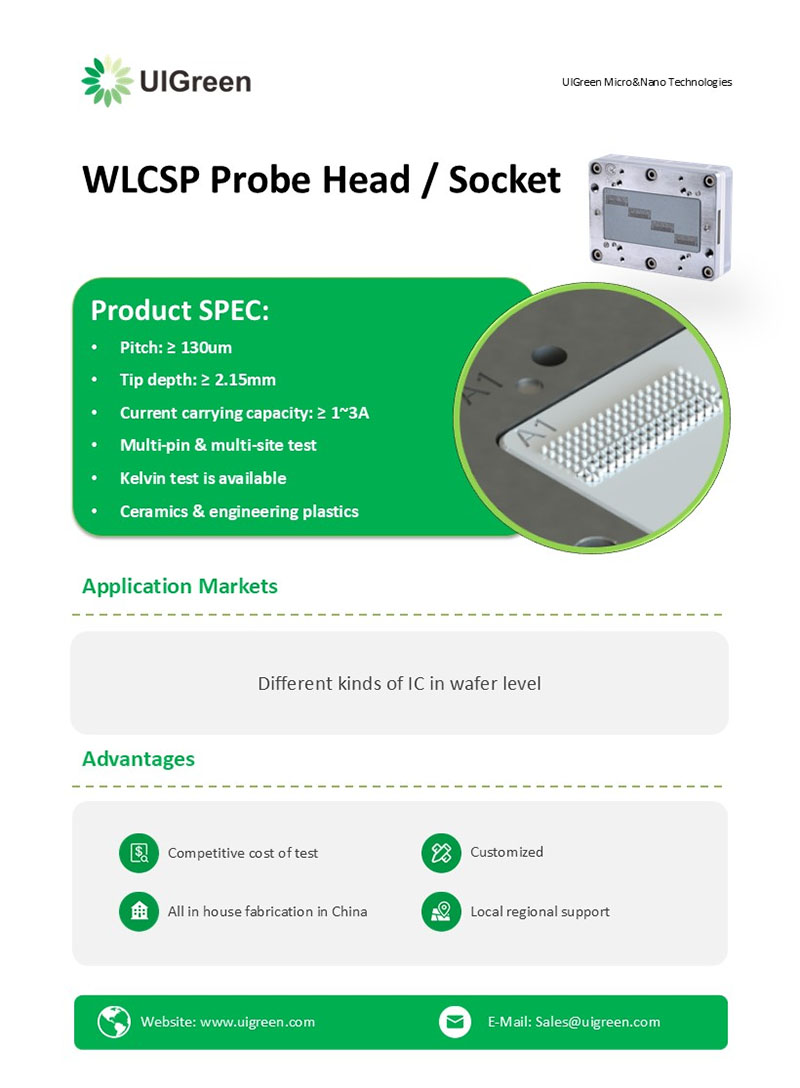

1717123236817515 (1).jpg
